老版本乐虎国际 应诤友条目盘算2SC945音频放大电路

时间:2022-07-17 10:38 点击:57 次

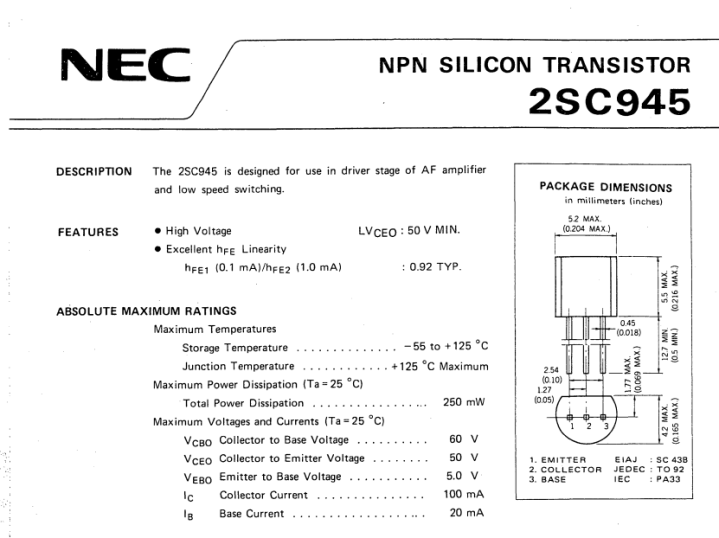

今天一无线电嗜好者问我现存C945三极管想做个音频前置放大,只能惜现成电路图都是12V供电,需要5V供电不司帐算,我帮他算了一下,领先看晶体管极限参数

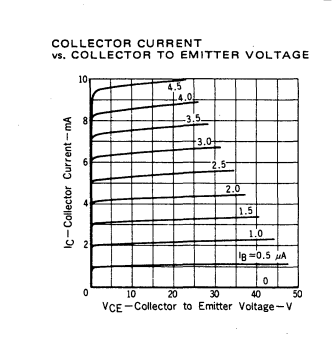

底下是该管的VCE/IC/IB关连图

这里选电路供电电压Vcc=5V,VCE=2.25V,Ic=2mA,作图

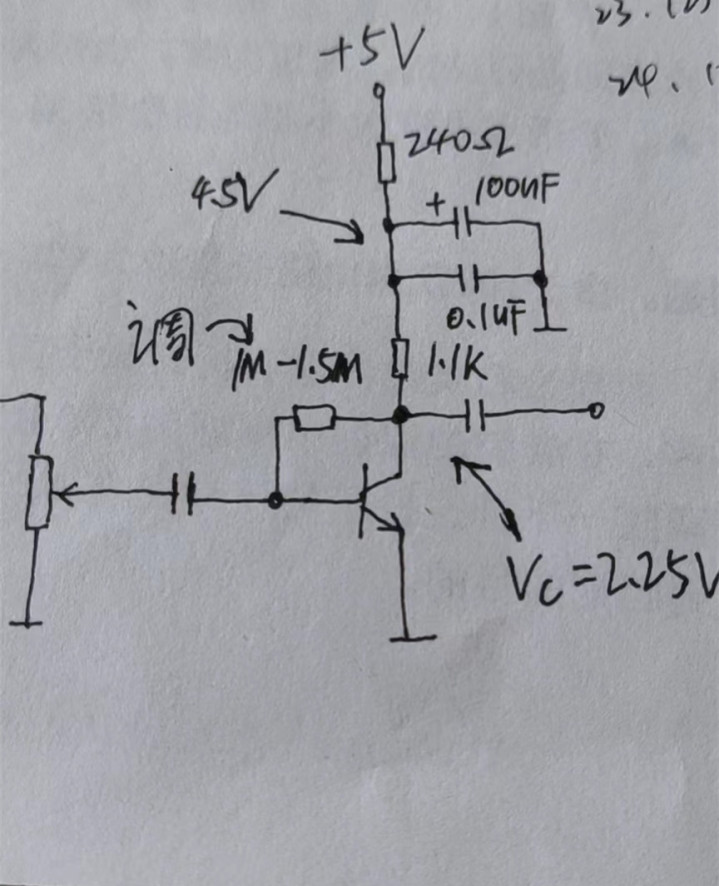

骨子电路和盘算如下

Vcc滤波电阻分压取0.5V,0.5/2mA=250欧可用240欧圭臬档,这时供电电压VCC剩余简短4.5V,VCE=1/2Vcc放大线性最佳,故Rc分压2.25V,2.25/2mA=1.125K可用1.1K圭臬档电阻老版本乐虎国际,Rb分压便是VC-Vbe=2.25-0.6V=1.65V,前图划线VCE=2.25V,Ic=2mA,Ib=1uA,故Rb=1.65/0.001mA=1650千欧,由于晶体管贝塔值不等,Rb选1-1.5兆欧转念到Vce=2.25V即完成制作。
